Z-15GW21-B微动开关

  • 名称:Z-15GW21-B微动开关
  • 型号:Z-15GW21-B
  • 销售热线:021-31261887
  • QQ在线客服:36365419
  • 声明:产品信息仅供参考,具体以实物为准,订购前请来电咨询。
  • WORD文档下载:Z-15GW21-B微动开关word格式的资料文档在线下载

产品描述

Z-15GW21-B微动开关概述

 微动开关是一种施压促动的快速转换开关,因为其开关的触点间距比较小,故名微动开关,又叫灵敏开关。电气文字符号为:SM。Z-15GW21-B微动开关通过UL,CSA,CE,CCC认证.
对要求结构紧凑、重量轻、可重复性和耐用性高的应用来说,Z-15系列微动开关是理想的选择,以高精度和丰富品种著称最畅销的基本型微动开关,适合各种使用目的驱动杆种类齐全,可根据用途选择使用.
壳体尺寸:49.2×23.8×17.45mm,安装孔距离:25.4mm
技术指标:
操作速度:0.01mm-1m/sec
操作频率:机械:240ops/min 电气:20ops/min
绝缘电阻:>100MΩ @ 500V DC
接点电阻:<15mΩ (initial value)
额定电流/电压:15A/600VAC (UL file E240199)
耐压值: 同级端子间1000VAC 50/60Hz 1分钟;端子对地或无载金属间2500VAC 50/60Hz 1分钟
寿命:机械1.0×107 电气5×105
环境温度:-25℃~+80℃(-13℉~+176℉)
环境湿度:<95%RH
产品认证:UL,CSA,CE,CCC 常用产品型号:Z-15G Z-15GL Z-15GL2 Z-15GS Z-15GD Z-15GQ Z-15GQ22 Z-15GQ21 Z-15GW Z-15GW1 Z-15GW2 Z-15GW22 Z-15GW2277



Z-15GW21-B微动开关特性

 操作速度  0.01mm 至 1m/sec(柱塞型)
 动作频率  机械:240次/分      电气:20次/分
 接点电阻  15mΩ以下(初期)
 绝缘电阻  100MΩ以上. (在500VDC下)
 耐电压  非连续端子间
1000VAC, 50/60Hz 持续1分钟
载流零件与接地间
2000VAC, 50/60Hz 持续1分钟

 振动  误动作耐久: 10 to 55Hz
1.5mm 双振幅
 冲击  机械耐久:
约1,000m/sec2 (约100G's)
误动作耐久:
约 300m/sec2 (约. 30G's)
 周围使用温度  : -25°to +80℃
密封型: -15 to 80℃
 湿度  : 85%RH 以下
密封型: 95%RH
 使用寿命  机械: 20,000,000 次以上
电气: 500,000 次以上
 重量  约 22 至58g

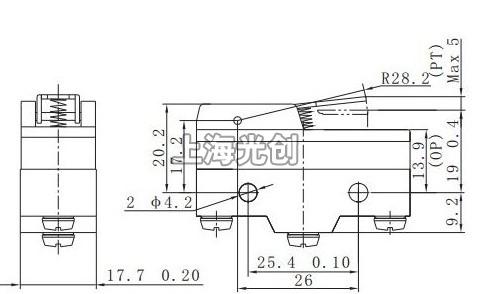

安装尺寸




产品名称:Z-15GW21-B微动开关

型号:Z-15GW21-B

声明:适用交流AC 380V,直流 DC 220V。本页Z-15GW21-B微动开关的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品及欧姆龙、天得等国内外知名品牌的替代型产品,欢迎来电订购,电话021-31261887。
