微动开关是一种施压促动的快速转换开关,因为其开关的触点间距比较小,故名微动开关,又叫灵敏开关。电气文字符号为:SM。Z-15GW2-B微动开关通过UL,CSA,CE,CCC认证.
对要求结构紧凑、重量轻、可重复性和耐用性高的应用来说,Z-15系列微动开关是理想的选择,以高精度和丰富品种著称最畅销的基本型微动开关,适合各种使用目的驱动杆种类齐全,可根据用途选择使用.

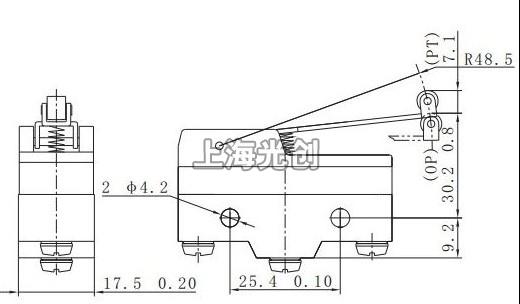

壳体尺寸:49.2×23.8×17.45mm,安装孔距离:25.4mm
技术指标:
操作速度:0.01mm-1m/sec
操作频率:机械:240ops/min 电气:20ops/min
绝缘电阻:>100MΩ @ 500V DC
接点电阻:<15mΩ (initial value)
额定电流/电压:15A/600VAC (UL file E240199)
耐压值: 同级端子间1000VAC 50/60Hz 1分钟;端子对地或无载金属间2500VAC 50/60Hz 1分钟
寿命:机械1.0×107 电气5×105
环境温度:-25℃~+80℃(-13℉~+176℉)
环境湿度:<95%RH
产品认证:UL,CSA,CE,CCC 常用产品型号:Z-15G Z-15GL Z-15GL2 Z-15GS Z-15GD Z-15GQ Z-15GQ22 Z-15GQ21 Z-15GW Z-15GW1 Z-15GW2 Z-15GW22 Z-15GW2277
操作速度 | 0.01mm 至 1m/sec(柱塞型) |
动作频率 | 机械:240次/分 电气:20次/分 |
接点电阻 | 15mΩ以下(初期) |
绝缘电阻 | 100MΩ以上. (在500VDC下) |
耐电压 | 非连续端子间 1000VAC, 50/60Hz 持续1分钟 载流零件与接地间 2000VAC, 50/60Hz 持续1分钟 |
振动 | 误动作耐久: 10 to 55Hz 1.5mm 双振幅 |
冲击 | 机械耐久: 约1,000m/sec2 (约100G's) 误动作耐久: 约 300m/sec2 (约. 30G's) |
周围使用温度 | : -25°to +80℃ 密封型: -15 to 80℃ |
湿度 | : 85%RH 以下 密封型: 95%RH |
使用寿命 | 机械: 20,000,000 次以上 电气: 500,000 次以上 |
重量 | 约 22 至58g |
动作特性定义
OF 动作力
RF 复位力
OT 超行程
TT 总行程
PT 动作行程(预行程)
MD 距差
OP 动作位置
|
动作特性
OFmax 0.98N
RFmin 0.21N
PTmax 7.10mm
OTmin 4.00mm
MDmax 1.02mm
FP 36.50mm
OP 30.20±0.80mm
|
产品名称:Z-15GW2-B微动开关
型号:Z-15GW2-B
声明:适用交流AC 380V,直流 DC 220V。本页Z-15GW2-B微动开关的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品及欧姆龙、天得等国内外知名品牌的替代型产品,欢迎来电订购,电话021-31261887。
