ME-8122,AZ-8122,TZ-8122行程开关

  • 名称:ME-8122,AZ-8122,TZ-8122行程开关
  • 型号:ME-8122,AZ-8122,TZ-8122
  • 销售热线:021-31261887
  • QQ在线客服:36365419
  • 声明:产品信息仅供参考,具体以实物为准,订购前请来电咨询。
  • WORD文档下载:ME-8122,AZ-8122,TZ-8122行程开关word格式的资料文档在线下载

产品描述

ME-8122,AZ-8122,TZ-8122行程开关适用范围




ME-8122,AZ-8122,TZ-8122行程开关(以下简称行程开关),适用交流50Hz或60Hz,额定工作电压至380V,直流电压至220V的控制电路中,作控制运动机构的行程和变换其运动方向或速度之用。
行程开关按GB14048.5设计、制造与检验。




ME-8122,AZ-8122,TZ-8122行程开关型号及含义




正常工作条件




3.1周围空气温度:周围空气温度不超过+40℃,不低于-5℃.且24h的平均值不超过+35℃。
3.2海拔:安装地点的海拔不超过2000m。
3.3大气条件:最高温度为+40℃时,空气的相对湿度不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时相对湿度可达90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施。
3.4无显著摇动和无冲击振动地方。
3.5在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃(包括导电尘埃)。
3.6在没有雨雪侵袭的地方。
3.7行程开关的污染等级为3级。
3.8行程开关的安装类别Ⅱ类。




基本技术数据




4.1工频耐压:2500V,历时1min而无闪络、击穿现象;
4.2绝缘电阻:不小于2MQ:
4.3额定绝缘电压:500V:
4.4使用类别:AC-15.DC-13;
4.5额定限制短路电流:1000A;
4.6绝缘材料的相比漏电起痕指数:CTI≥100;
4.7防护等级:IP65.

动作性能参数




行程开关的动作性能参数见表1

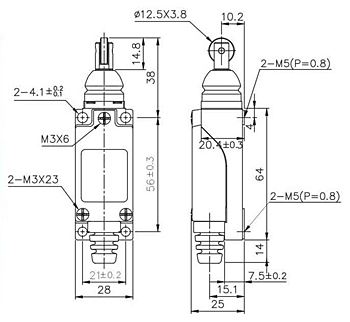

外形及安装尺寸






行程开关的外形及安装尺寸见图1~图9


产品名称:ME-8122,AZ-8122,TZ-8122行程开关

型号:ME-8122,AZ-8122,TZ-8122

声明:适用交流AC 380V,直流 DC 220V。本页ME-8122,AZ-8122,TZ-8122行程开关的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品及欧姆龙、天得等国内外知名品牌的替代型产品,欢迎来电订购,电话021-31261887。
