LXP1-120/V行程开关

  • 名称:LXP1-120/V行程开关
  • 型号:LXP1-120-V
  • 销售热线:021-31261887
  • QQ在线客服:36365419
  • 声明:产品信息仅供参考,具体以实物为准,订购前请来电咨询。
  • WORD文档下载:LXP1-120/V行程开关word格式的资料文档在线下载

产品描述

LXP1-120/V行程开关产品简介




LXP1-120/V行程开关系引进德国西门子公司产品,该开关符合VDE0660和IEC出版物337-1。它具有造型美观,耐用、动作灵敏、防护性能好,品种繁多,适用范围广等特点是机械行业更新换代最理想产品,具有九十年代国际先进水平的行程开关。




结构概述




该系列行程开关分为开启式和防护式两大类。开启式分为二极和三极两种,二极开启式从触桥型式上分为瞬动、蠕动、蠕动单桥及蠕动交叉四型、三极开启式只有蠕动型,防护式分为二极、三极和四极三种。触头分为一常开一常闭、一常开二常闭、二常开一常闭和二常开二常闭,具体情况请看“开关触头组成”。




用途




该系列行程开关适用于交流40~ 60Hz,交流电压到500v直流电压至600V、电流至10安的控制电路中,将机械信号转变为电气信号,用来控制运动机械的行程及速度或作程序控制之用。




LXP1-120/V行程开关型号含义






主要技术数据




5.1使用环境温度:-40℃至+85℃;
5.2额定绝缘电压:Ui=交流500V;直流600V;
5.3最大工作电压:Ue=500V同极性:
5.4额定发热电流:Ith-lOA
5.5额定工作电流:Ie见下表
5.6机械寿命:30xl04次:
5.7电寿命:Ie=lA/AC-ll.5x10次:Ie=0.5A/AC-11,10 x106次:
5.8推杆上测量重复动作精度:0.02毫米:
5.9防护外壳出线孔:M20x1.5;
5.10触头连接导线的能力:单股2x25平方毫米:多股(带线头)2x1.5平方毫米。

产品特征




B型: 直动、自动复位
C型: 直动、自动复位、有缓冲、
D型: 直动、有滚轮、自动复位、有缓冲
E型: 角杠杆、有滚轮、自动复位
F型: 角杠杆、有滚轮、自动复位
G型: 单摇杆、转动、单轮、自动复位、摇杆任意角度安装
J型: 单摇杆、转动、单轮、自动复位、摇杆在四个方向上安装
H型: 单摇杆、转轮、单轮、自动复位、有阻尼摇杆任意角度安装
K型: 单摇杆、转轮、单轮、自动复位、摇杆在四个方向上安装、有阻尼
U型: 长度可调单摇杆、单轮、自动复位
N型: 长度可调单摇杆、单轮、自动复位、有阻尼
P型: 铝杆长度可调、自动复位、有阻尼
Q型: 塑料杆长度可调、自动复位、有阻尼
V型: 铝柑长度可调、自动复位
W型: 塑料杆长度可调、自动复位
T型: 叉型杆、双轮、不自动复位
R型: 万向型、自动复位

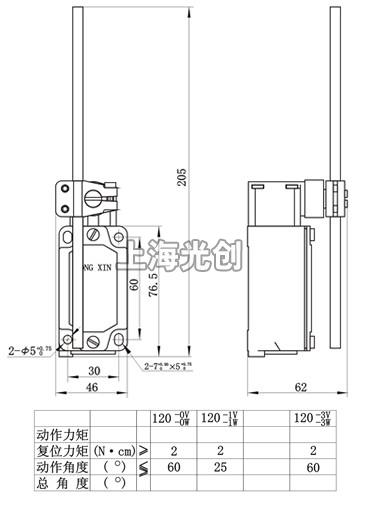

 安装尺寸

交流AC 直流DC
电压V 电流A 电压V 电流A
220 10 110 1
380 6 220 0.4


产品名称:LXP1-120/V行程开关

型号:LXP1-120-V

声明:适用交流AC 380V,直流 DC 220V。本页LXP1-120/V行程开关的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品及欧姆龙、天得等国内外知名品牌的替代型产品,欢迎来电订购,电话021-31261887。
